Емкостные уровнемеры представляют собой доступное решение для контроля уровня жидкости в различных отраслях промышленности, включая пищевое производство, сельское хозяйство, ЖКХ и системы водоснабжения и водоотведения. Недавно компания ОВЕН выпустила на рынок инновационный емкостной датчик уровня под названием ДУ31. В данной статье мы рассмотрим принцип работы емкостных уровнемеров.
Принцип работы емкостных датчиков уровня базируется на различии диэлектрической проницаемости контролируемого материала и воздуха. При погружении датчика в измеряемую среду происходит изменение емкости встроенного конденсатора, что приводит к срабатыванию датчика.

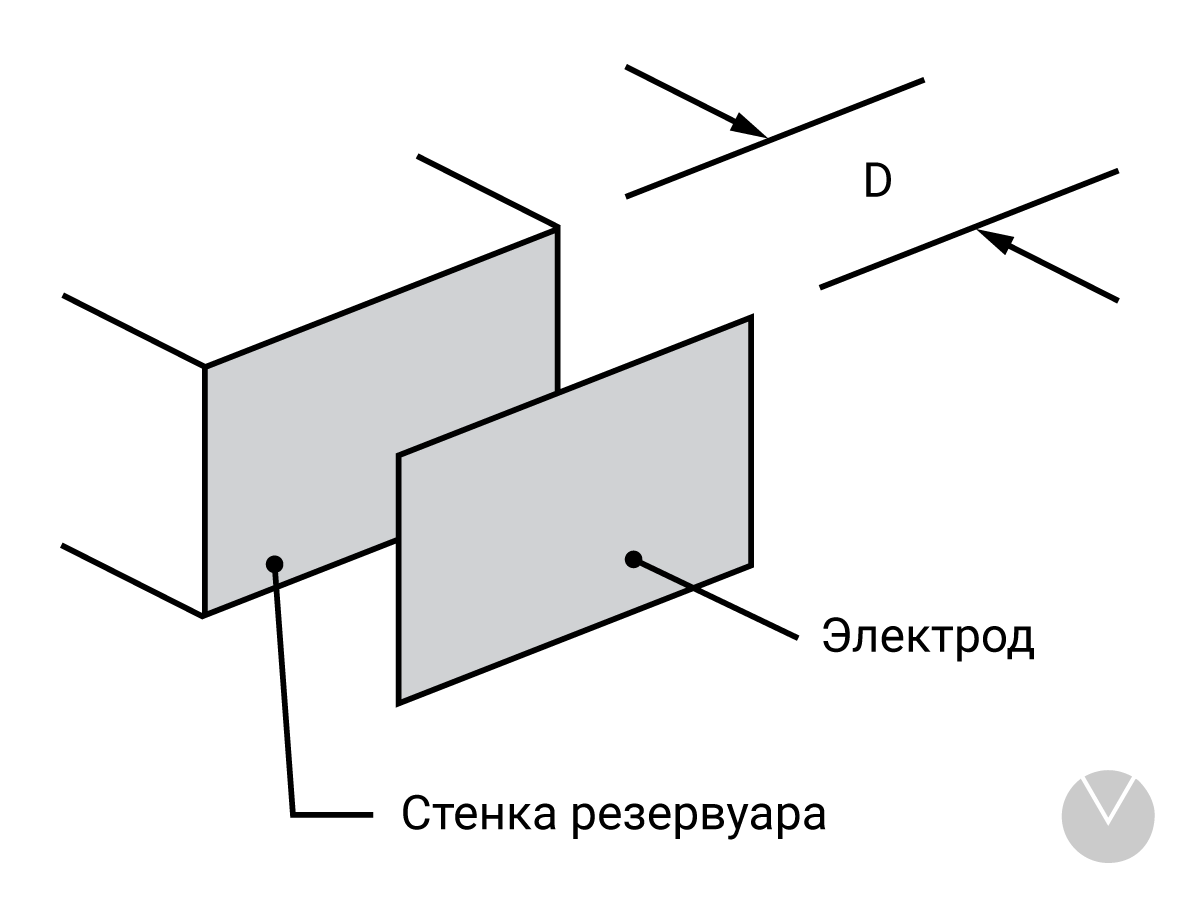

Формула для расчета емкости конденсатора выглядит следующим образом:
С = К(А/D),
где:
С – емкость в фарадах
К – диэлектрическая постоянная материала
А – площадь пластин в квадратных метрах
D – расстояние между пластинами в метрах

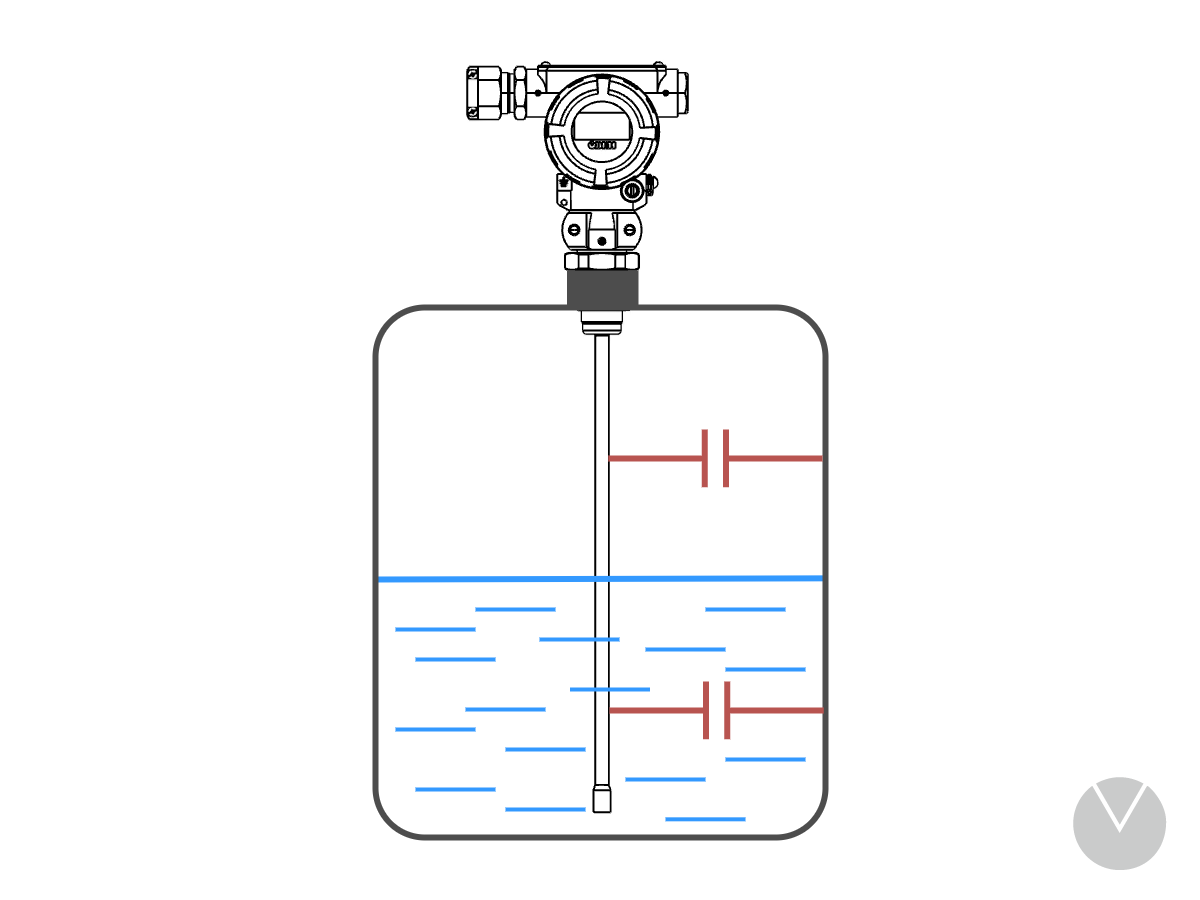

Датчик состоит из измерительной и вычислительной частей. Измерительная часть содержит два электрода, а вычислительная часть измеряет емкость между ними. В случае использования металлического резервуара, достаточно одного электрода (стержня), и емкость измеряется между стержнем датчика и стенкой резервуара. При заполнении пространства между электродами измеряемой средой, электрическая емкость данной системы изменяется, что вычислитель преобразует в уровень и выводит текущее значение.

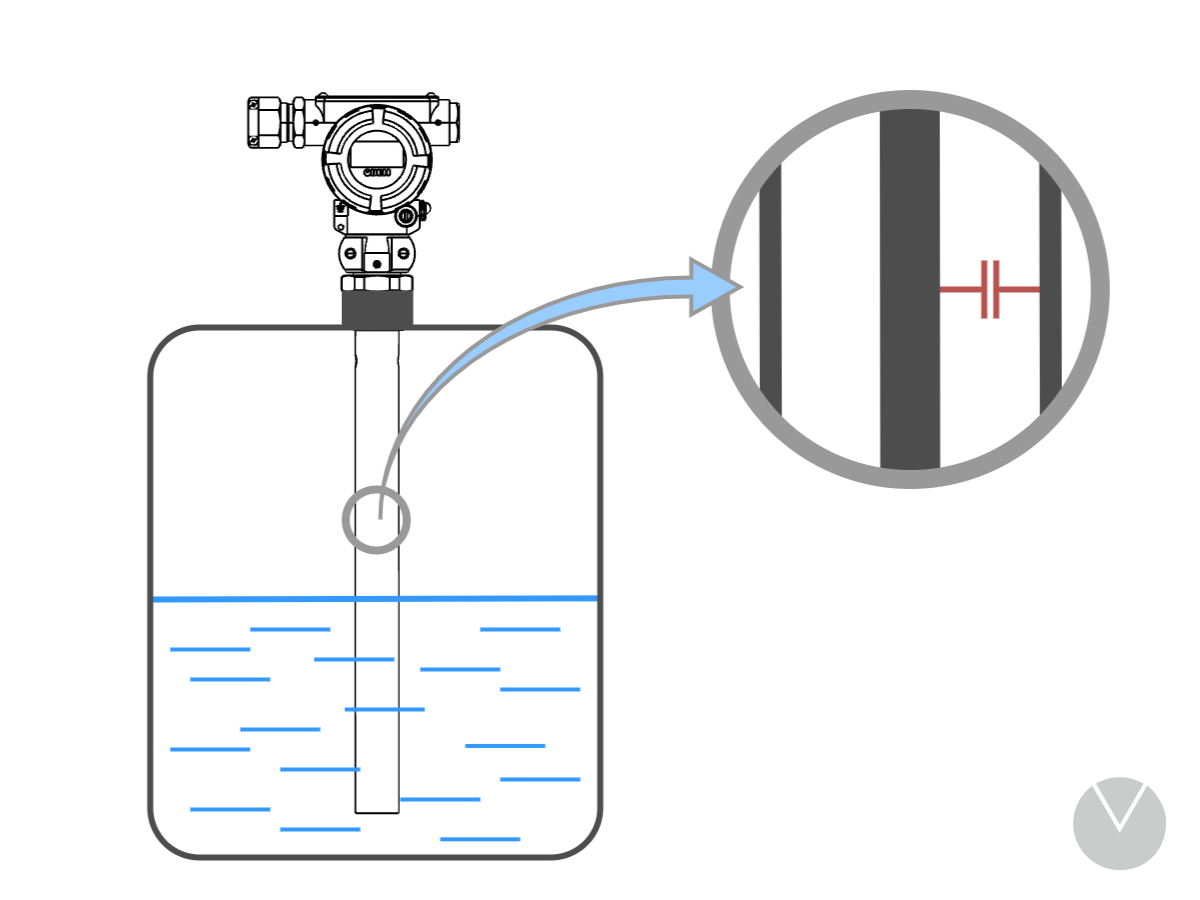

Компания ОВЕН также предлагает датчики, которые не зависят от геометрии емкости или материала. Это называется “труба в трубе” и рекомендуется для измерения уровней в неметаллических емкостях, где одна обкладка конденсатора является датчиком.
Особенность применения емкостных уровнемеров в большей степени зависит от диэлектрической проницаемости контролируемых материалов. Емкостные датчики не подходят для измерения уровня продуктов с низкой диэлектрической проницаемостью и материалов, чья диэлектрическая проницаемость изменяется в зависимости от температуры.
Новый емкостной уровнемер ДУ31 от ОВЕН предназначен для работы в условиях повышенной нагрузки, обеспечивая непрерывное измерение уровня жидкости и сыпучих материалов с преобразованием измеренных данных в унифицированный аналоговый выходной сигнал 4…20 мА или цифровой RS-485.
Высокоточный емкостной уровнемер ОВЕН применяется в различных отраслях, таких как водоснабжение, пищевое производство, сельское хозяйство и водоотведение, для измерения уровня в резервуарах с жидкостью и сыпучими материалами, не агрессивными к материалам датчика.
