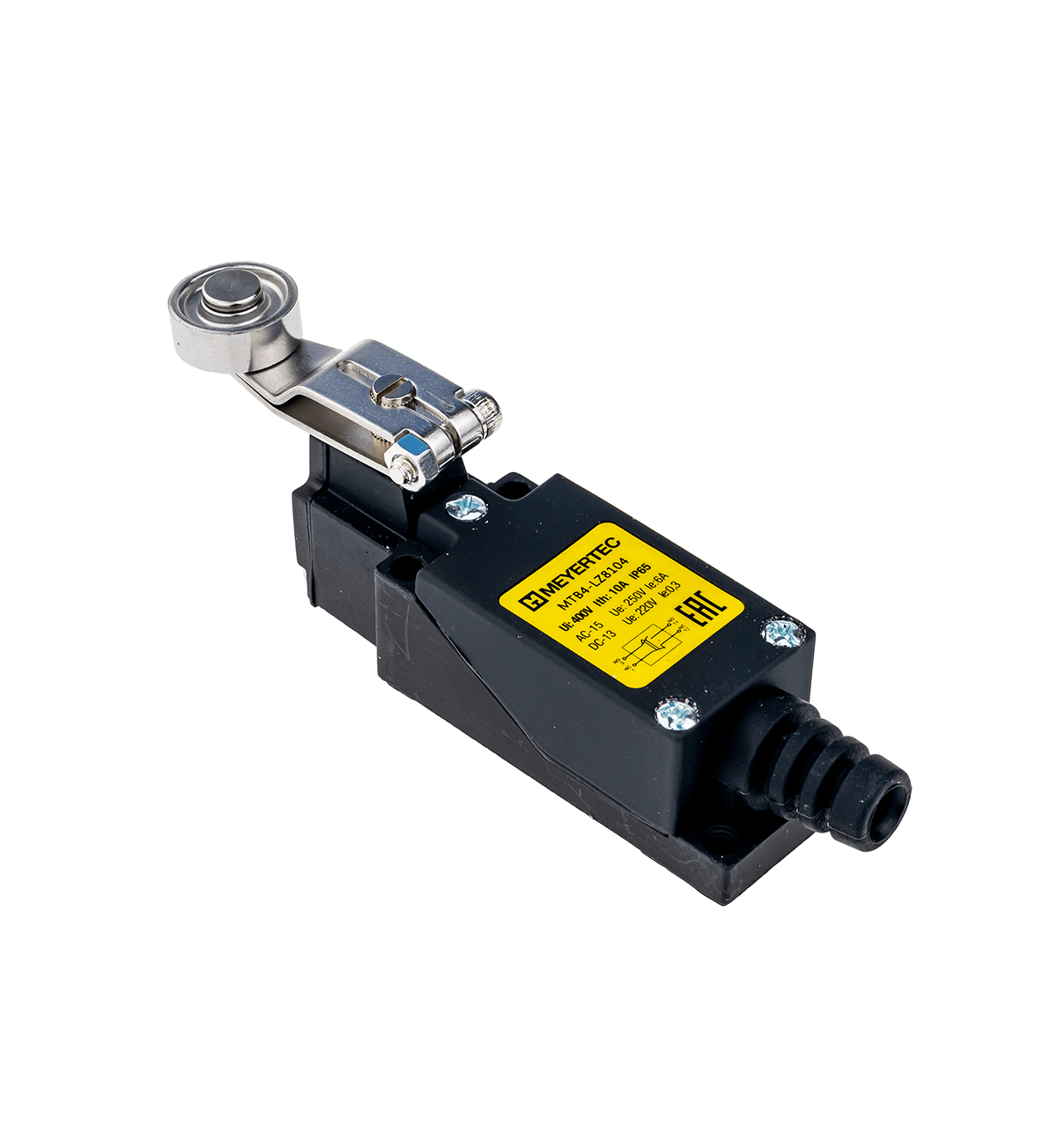

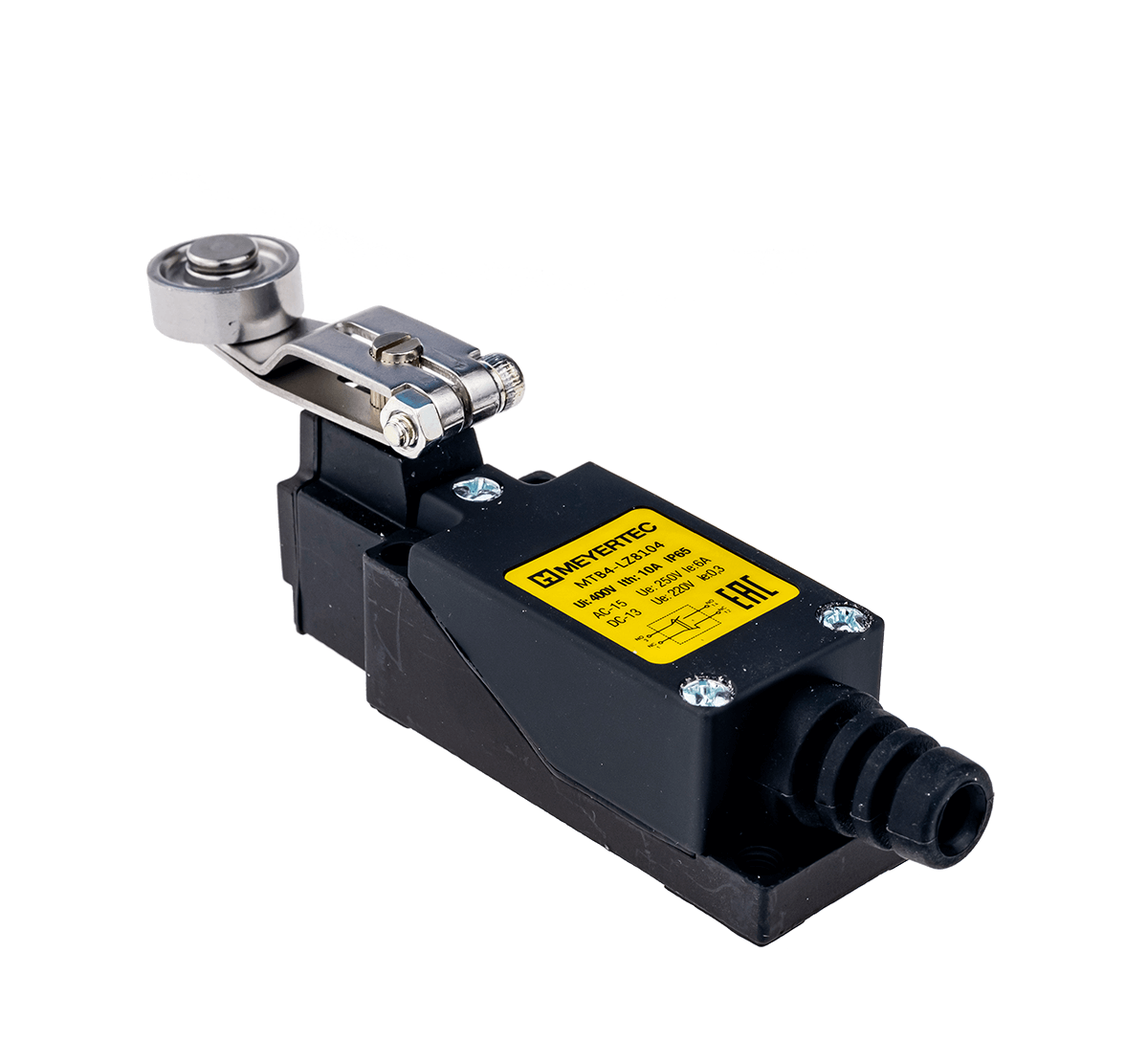

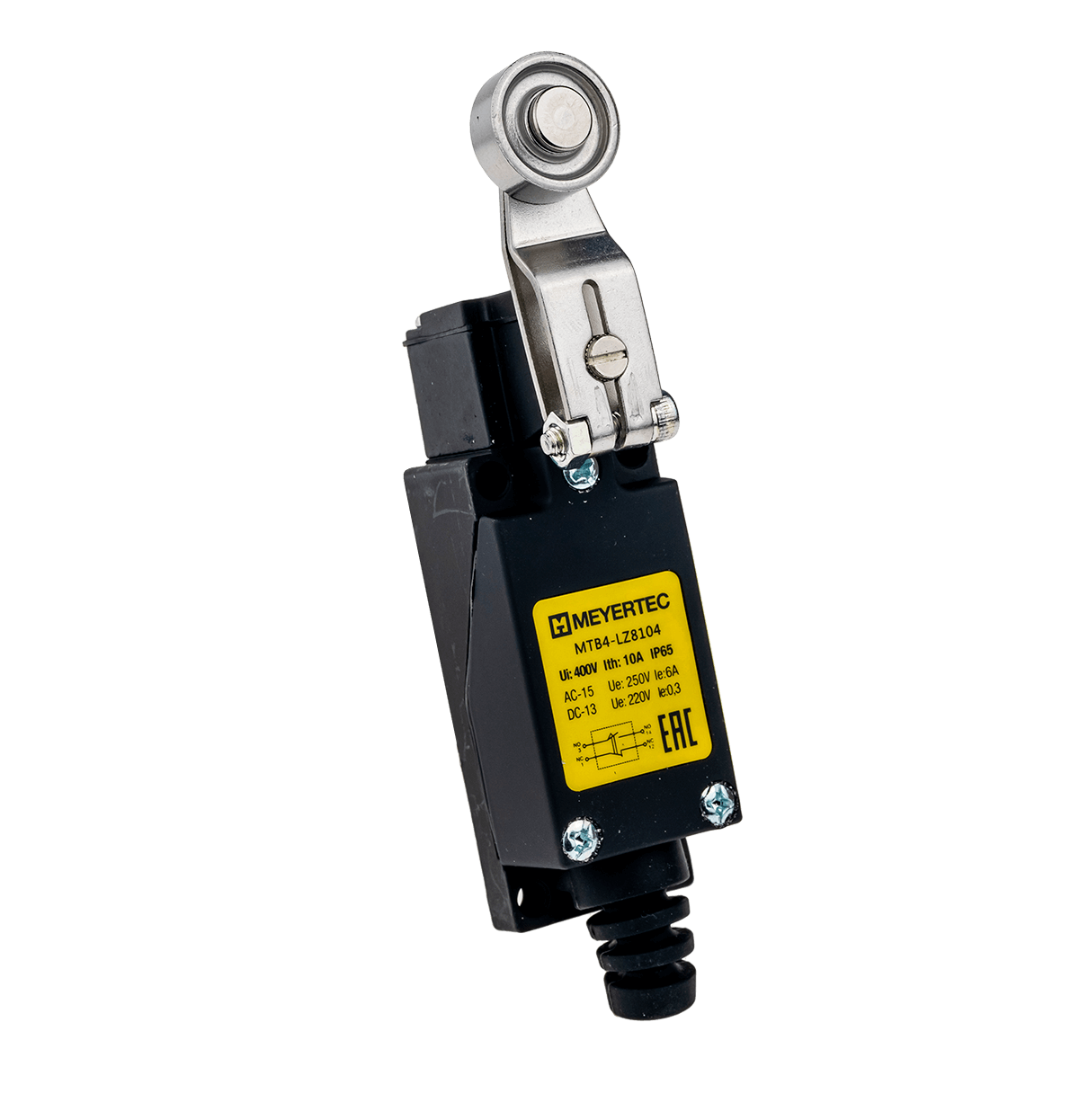

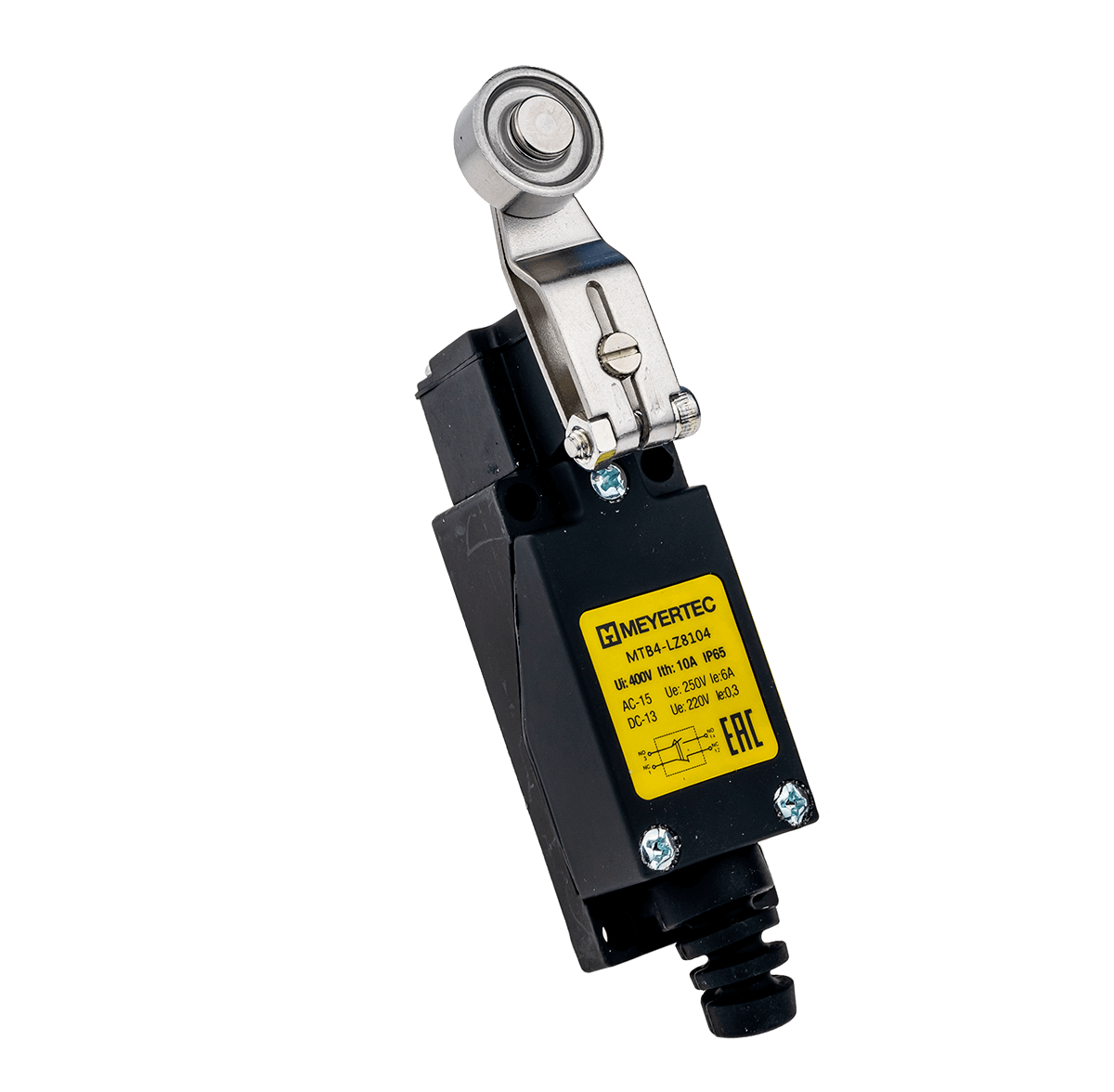

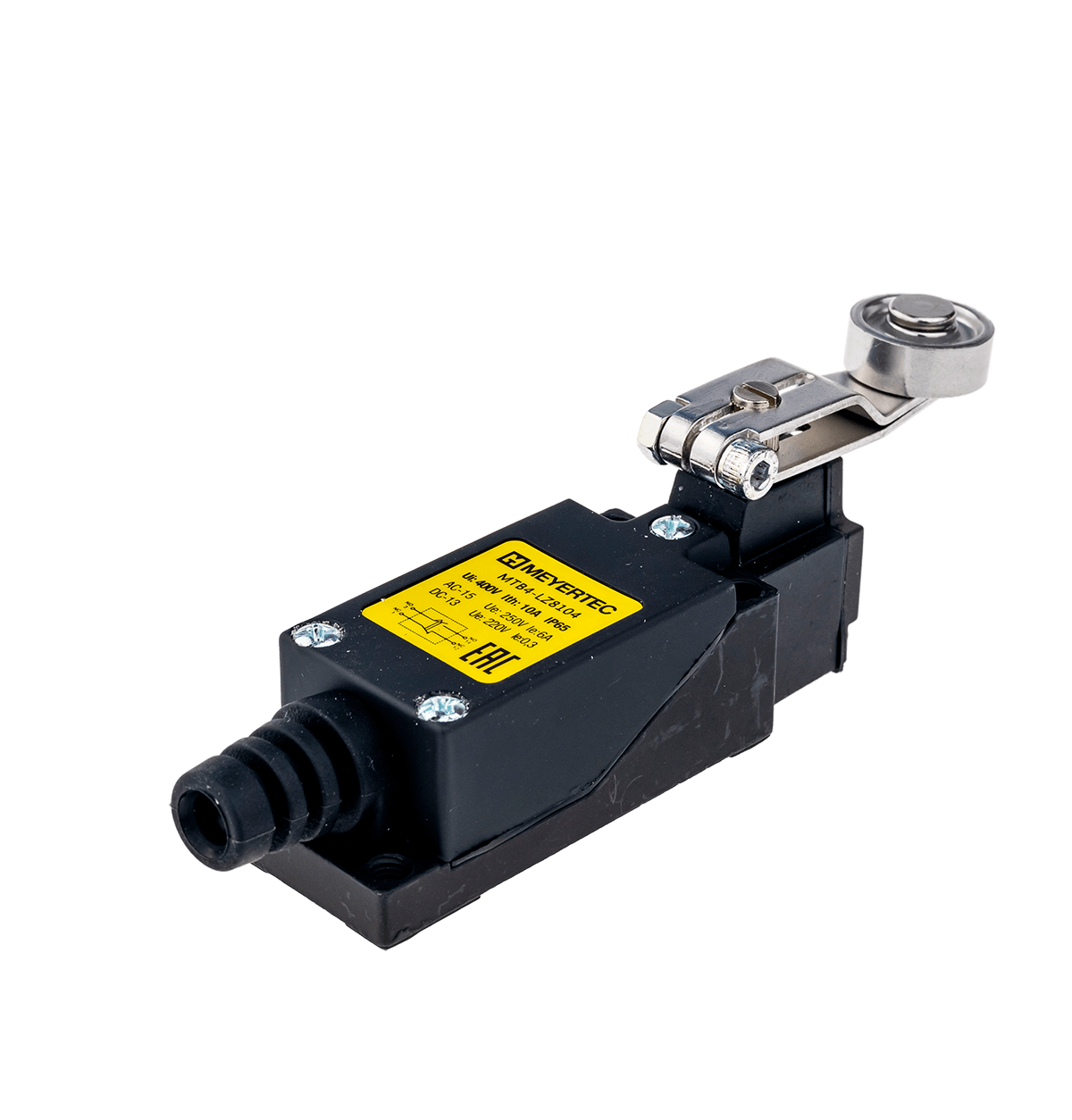

MTB4-LZ8104 - Выключатель концевой, IP65, ролик поворотный

MTB4-LZ8104

Name: MTB4-LZ8104 - OWEN-ASIA
SKU: 51736
Price: 1099.20 KZT
Availability: InStock

Выключатель концевой, IP65, ролик поворотный

SKU: 51736 Categories: Концевые выключатели, MEYERTEC

6 595.20₸

вы можете переключить валюту

Доступность: 2889 in stock

Задать вопрос

Положите товар в корзину для оформления заказа

Для заказа вы можете позвонить на номер: +7 (717) 276-05-86
Воспользуйтесь Email почтой для заказа: info@owen-asia.com
Если у вас возникают вопросы воспользуйтесь кнопкой выше

Гарантированная безопасное оформление заказа

Концевые выключатели серии MTB4-LZ применяются для контроля перемещения установок или частей установок, для контроля конечных положений. Выключатели выполнены в высоком пыле- и влагозащищенном исполнении, которое позволяет использовать данную серию в тяжелых условиях (деревообрабатывающие станки, конвейеры, крановые электроприводы, лебедки, системы контроля и автоматики и другие).

Преимущества

Прочность и герметичность конструкции, IP65.
Коммутация 2-х цепей (двухполюсный контакт NO + NC)
Широкий модельный ряд выключателей
Удобство подключения проводов
Высокий коммутационный ресурс
Метизы выполнены из оцинкованной инструментальной стали

Параметры	Значение
Скорость срабатывания	0,25 – 1,3 м/сек
Частота срабатывания	механическая: 120 переключений/мин
Частота срабатывания	электрическая: 30 переключений/мин
Контактная группа	NO + NC
Ток термической стойкости, Ith	10 А
Сопротивление контактов	15 мОм
Сопротивление изоляции	100 мОм (500 В AC)
Напряжение изоляции	2 кВ в течение минуты
Диэлектрическая прочность	1000 В AC в течение минуты (между контактами)
Износоустойчивость	механическая: >10 млн. циклов электрическая: >100 000 циклов (AC-15)
Вибростойкость	10...55 Гц; двойная амплитуда 1.5 мм
Ударопрочность	30 g (продолжительность = 18 мс)
Корпус	Металл (сплав алюминия) с пластиковой (PC, PBT) крышкой
Кабельный ввод	Диаметр кабеля 6–9 мм
Подключение контактов	Винтовые клеммы , сечение до 2 мм²
Рабочая температура	-35…+70 °C
Влажность	<95 %, без образования конденсата
Масса	120…190 г
Степень защиты	IP65

Электрические характеристики

Un	Неиндуктивная нагрузка				Индуктивная нагрузка
	R (резистор)		RC (сигнальная лампа)		L (катушка)		RL (ЭД)
	НЗ	НО	НЗ	НО	НЗ	НО	НЗ	НО
250 V AC	6А		1,5А	0,7А	3А		2А	1А
500 V AC	6А		1А	0,5А	3А		1,5А	0,8А
15 V DC	6А		3А		4А		3А
30 V DC	6А		3А		4А		3А
125 V DC	0,4А		-		-		-
250 V DC	0,2А		-		-		-

Рабочие характеристики

Модель	MTB4-LZ8104, MTB4-LZ8107, MTB4-LZ8108	MTB4-LZ8111, MTB4-LZ8112,MTB4-LZ8122	MTB4-LZ8166, MTB4-LZ8167, MTB4-LZ8169
Усилие срабатывания	6N	9N	0,9N
Мин.усилие отпускания	0,5N	1,5N	0,04N
Скорость срабатывания м/с	1,3	0,25	1,3

Чертежи и 3D модели

Габаритный чертеж MTB4-LZ8104	Скачать
3D модель	Скачать

Количество в групповой упаковке	10 шт.
Количество в транспортной упаковке	100 шт.
Размеры индивидуальной упаковки, мм	125 х 45 х 30
Размеры групповой упаковки, мм	-
Размеры транспортной упаковки, мм	365 х 280 х 265
Объем индивидуальной упаковки, м3	0,000169
Объем групповой упаковки, м3	-
Объем транспортной упаковки, м3	0,027083
Вес единицы (нетто), грамм	175,3
Штрих-код EAN13	4610015842029
