BDH-15044.ZD3

Name: BDH-15044.ZD3 - OWEN-ASIA
SKU: 21609
Price: 3858.00 KZT
Availability: InStock

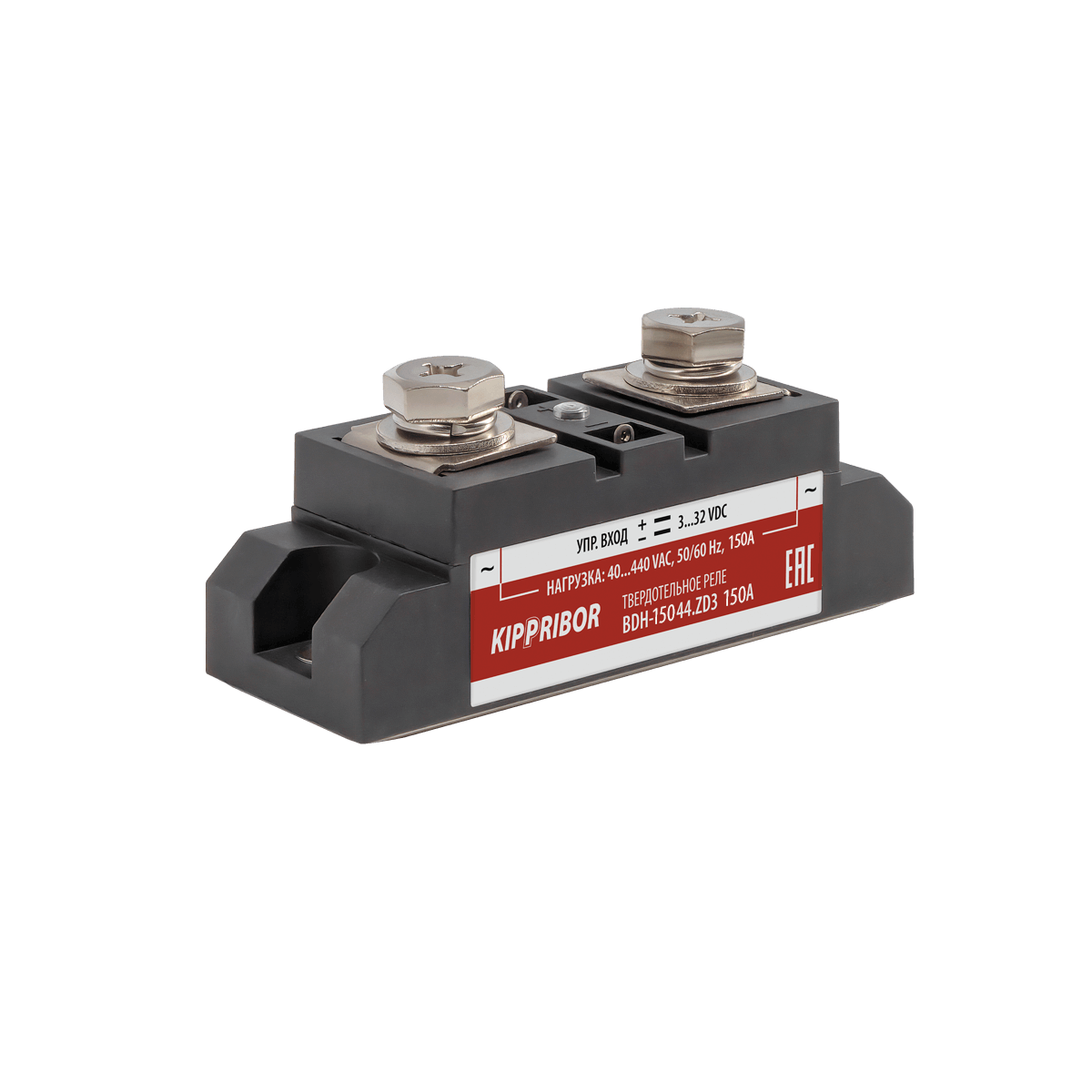

Промышленное 1-ф твердотельное реле, тип BDH, 150 А

SKU: 21609 Categories: Твердотельные реле и аксессуары, KIPPRIBOR

23 148.00₸

вы можете переключить валюту

Доступность: 50 in stock

Задать вопрос

Положите товар в корзину для оформления заказа

Для заказа вы можете позвонить на номер: +7 (717) 276-05-86
Воспользуйтесь Email почтой для заказа: info@owen-asia.com
Если у вас возникают вопросы воспользуйтесь кнопкой выше

Гарантированная безопасное оформление заказа

Твердотельные реле BDH в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Имеют стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.

ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

Максимальный ток 150 А
Рекомендуемый предельный ток: резистивная нагрузка 113 А, индуктивная нагрузка 15 А
Вид коммутации: переход через 0
Встроенная RC-цепочка
Силовые ключи – тиристоры SCR-типа*
Тип корпуса: промышленное исполнение

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр	Значение
Коммутируемое напряжение	40…440 VAC
Управляющий сигнал	Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение	11 класс (1100 VAC)
Потребляемый ток вцепи управления	5…25 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)

Подробнее о технических характеристиках можно узнать по ссылке

Инструкции и руководства:

Руководство по эксплуатации

Скачать

Сертификаты и декларации:

Сертификат соответствия

Скачать

Чертежи и 3D модели:

3D модель	Скачать
Габаритный чертеж	Скачать
